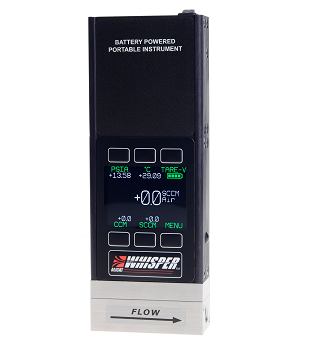

美國ALICAT LD12系列質量流量計-低壓降

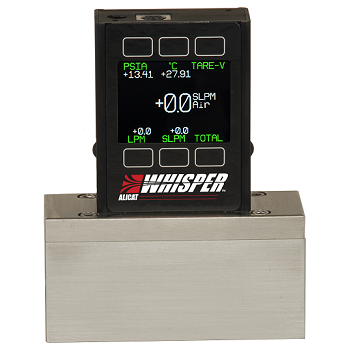

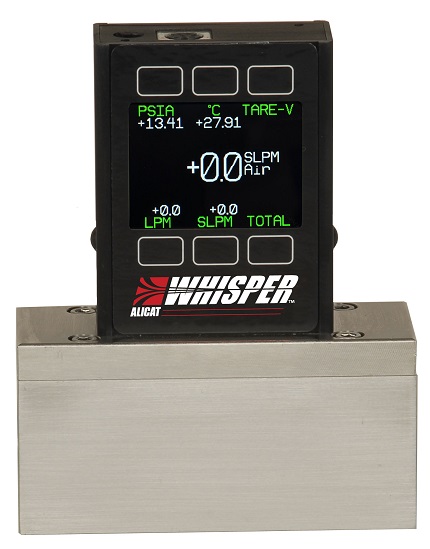

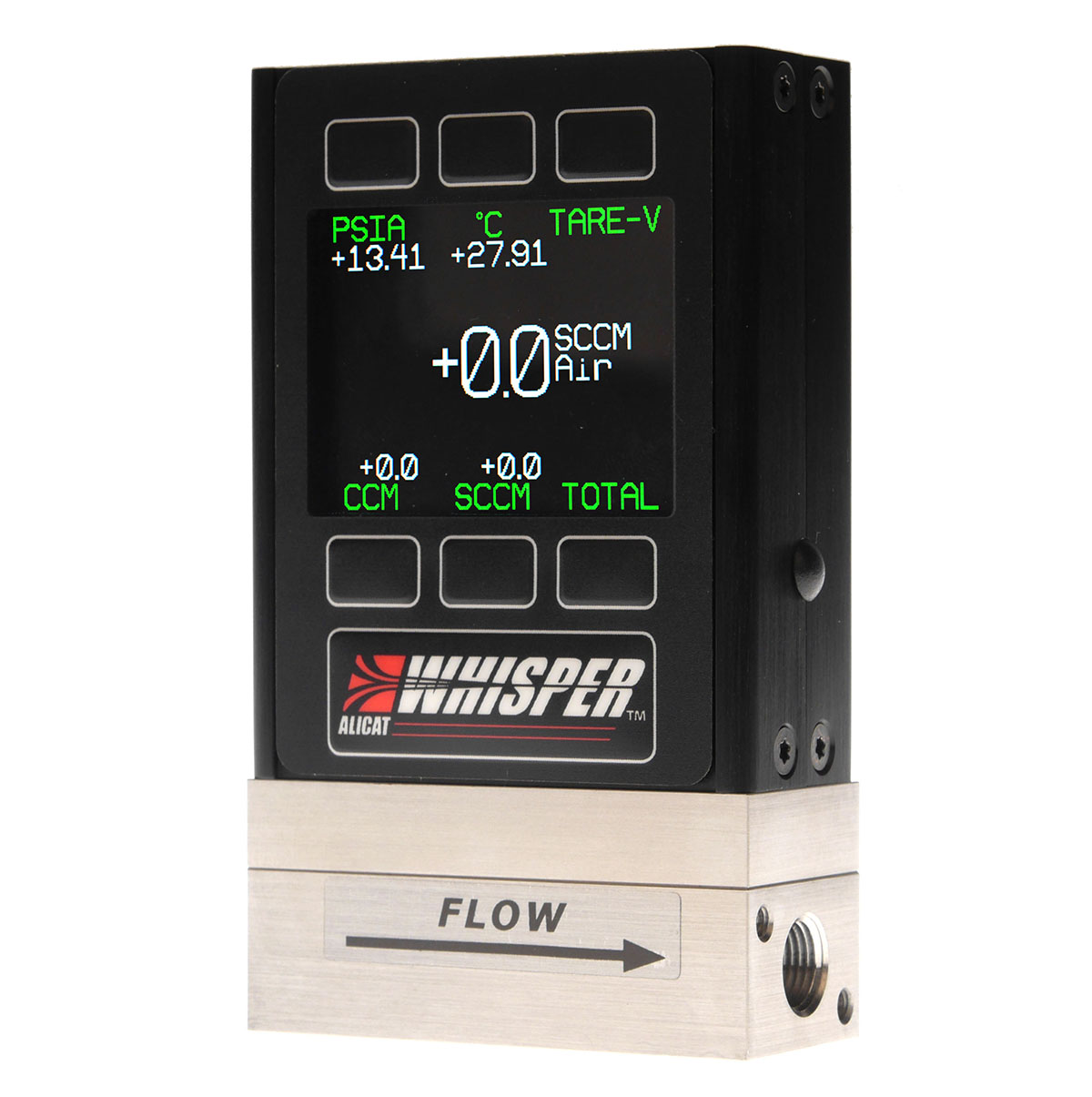

Alicat的LD12/LKD13數字式質量流量計&質量流量控制器
可快速精確地測量與控制過程氣體的質量流量、體積流量
和壓力，并將對系統可能產生的影響降到最低
LD12質量流量計具有低壓損，2SCCM低至0.07PSID
1000SLPM壓損低至0.24PSID,低壓損意味著對系統影響
更小、測量(<10 ms)與控制(<100ms)速度則更快。
性能/參數
LD12系列質量流量計
流量范圍
0.5SCCM-1000SLPM
可自行修改流量單位如kg/h、g/min等
標定氣體
內置90條氣體可選擇
精度(調零后)
±(0.8%Rd+0.2%FS)
高精度(調零后)
±(0.4%Rd+0.2%FS),限于5SCCM-500SLPM
重復性
±0.2%FS
漂移(零點/滿量程)
0.02% F.S/oC/Atm
工作范圍
0.5-100%
響應時間
10毫秒(調整)
啟動預熱時間
1秒內
標準工況
25oC & 14.696 psia，可自定義修改
工作溫度范圍
-10~-50℃(另有高溫訂制品)
工作濕度范圍
0-100%RH(非冷凝)
工作壓力
3bar
工作壓差
1bar
安裝方向
任意
材質
SUS302\303\304不銹鋼、密封圈VITON
顯示屏
背光LCD顯示屏，同時顯示流量、壓力、溫度
數字信號
標準RS232
選配:RS485、MODBUS-RTU、PROFIBUS、DeviceNet
以太網RJ45(EtherCAT/Ethernet/IP/Modbus TCP-IP)
模擬信號
標準0-5V/1-5V/0-10V
選配:4-20mA
第二路模擬信號
電氣接口
標準圓形8芯
選配:圓形6芯、DB9、DB15
供電電壓
+24VDC
消耗電流
100mA
性 能 升 級(LD12系列小流量)
10SCCM-100SLPM
精度
±0.75%Rd或±0.1%FS 取大值
高精度
±0.6%Rd或±0.1%FS 取大值
±(0.1%Rd+0.02%FS)
量程比
10000:1(0.01-100%)
其他
來電咨詢
針腳/顏色
定義
1針(黑色)
4-20MA輸出信號，如選擇0-5V/10V 連接6針
2針(棕色)
不用連接,如選第二路 輸出信號可接
3針(紅色)
RS232 輸入串口RS232 輸入串口
4針(橘色)
遠程清零
5針(黃色)
RS232 輸出串口
6針(綠色)
0-5V或0-10V輸出信號
7針(藍色)
+24VDC供電
8針(紫色)
接地(同時作用于電源、通訊、模擬)
備注：以上是標配圓新8芯接線注解，其他接口來電咨詢
流量
壓損(PSID),排放大氣中
接口
0.5-2SCCM
0.07
1/8NPT母螺紋
5-20SCCM
50SCCM
100-200SCCM
500SCCM
1-5SLPM
10SLPM
0.08
1/4NPT母螺紋
20SLPM
0.25
40SLPM
0.12
1/2NPT母螺紋
50SLPM
0.14
100SLPM
0.24
250SLPM
0.60
500SLPM
0.39
3/4NPT母螺紋
1000SLPM
2”NPT母螺紋
一：進氣管道上建議安裝上的過濾器、油水分離器使用，保證氣體的干凈《不能進水/油、雜質粉塵不超過20微米》。
二：用肥皂水對管路進行泄漏檢測時，只能將肥皂水噴灑在管路接頭上，不能噴在儀表或電氣插頭上。
三：安裝前，請將設備管路進行整體吹掃。
四：需要進行零點漂移清零的時候，確認進/出口沒流量沒壓力下、設定值是0的狀態 再操作。
五：工作壓力不超過3bar；壓差不超過1bar。
